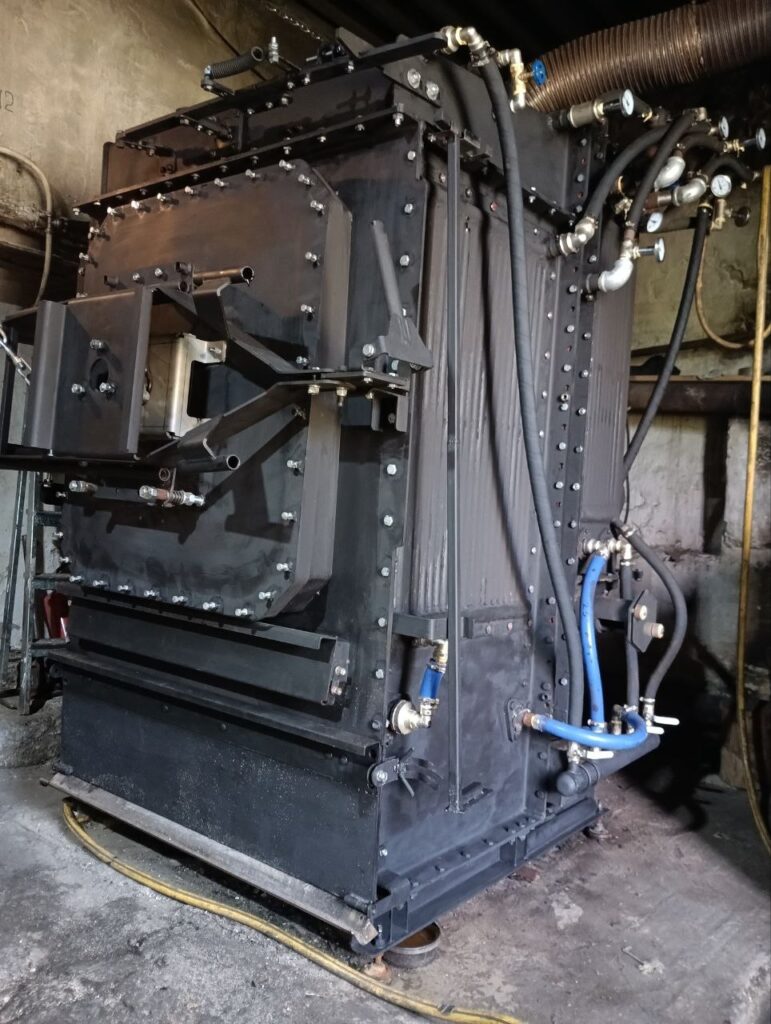

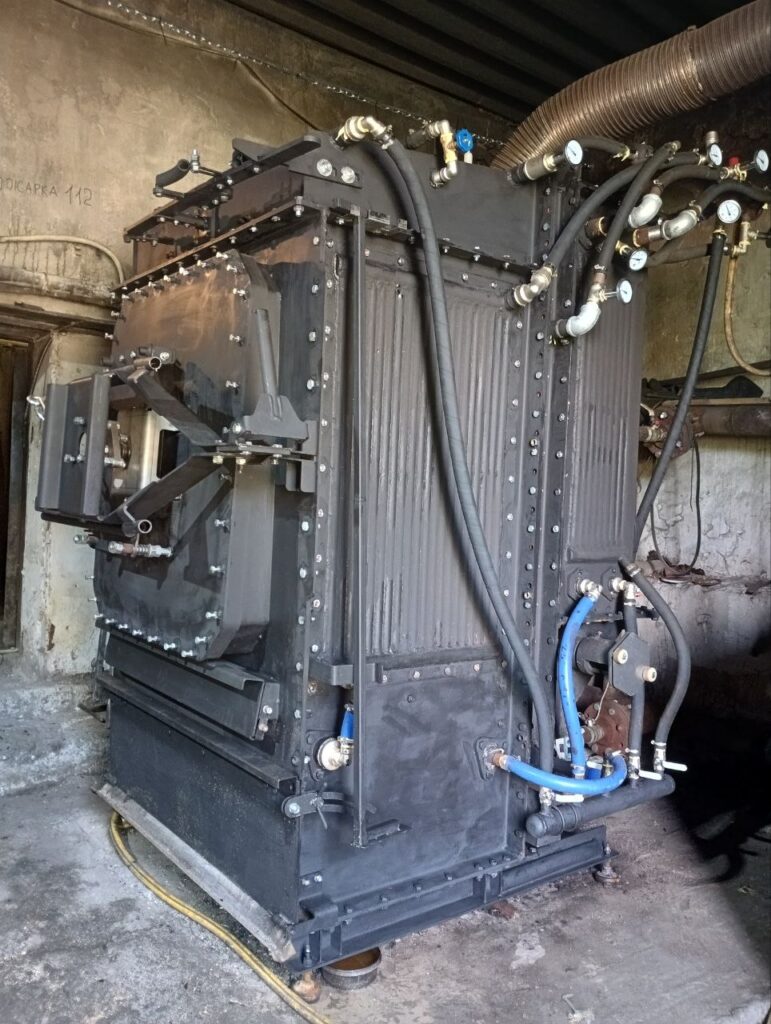

Принимаем заказы на изготовление твердотопливного пиролизнлго энерго-независимого котла новой прогрессивной конструкции.
Котел является альтернативой газификации, особенно в тех случаях когда газификация не возможна или не оправданно дорога.
Характеристики котла:
Топливо: дрова лиственных и хвойных пород, брикеты древесные, каменный уголь.
В настоящее время занимаемся адаптацией котла для работы на древесном опиле, древесной щепе, древесных пилетах, торфе.
Мощность максимальная на дровах 150 кВт.
Мощность номинальная на дровах — 40…50 кВт с горением одной полной загрузки 12 часов. Или 18 … 30 кВт на одной полной загрузке 24 часа.
Характеристики по остальным видам топлива будут прописаны по мере их определения.
Возможна самостоятельная модернизация котла для работы на отработанном масле.
Габаритые размеры котла ДхШхВ: 1,8х1,5х2,1 М.
Посадочный диаметр выходящего патрубка дымохода 200 мм. По просьбе заказчика можем изготовить с другим, допустимым диаметром.
Масса котла без теплоносителя и топлива: 1360 кг.
Котел обладает следующими конкурентными преимуществами:
1. Является полностью энергонезависимым. Работает на естественной тяге без применения вентилятора.
2. Без насосов сам генерирует поток 150 … 220 л/час при температуре 40 градусов, 380 … 500 л/час при температуре 80 градусов
3. Котел является базой для мини-ТЭЦ, изготовлением которой сейчас занимаемся.
4. Разборная, модульная конструкция, позволяет разобрав котел, пронести его по частям в любые двери, не разбирая стену или крышу котельной и смонтировать на месте. Эта конструктивная особенность так же позволяет починить любой теплообменник или элемент котла в том случае, если в нём, со временем появится течь. То есть кател фактически является вечным, а не одноразовым.
5. Высокая безопасность котла, обеспечивпется применением трубчатых теплообменников, выдерживающих давление как в водопроводе.
Так же для высокой безопасности котел оснащен устройством для аварийного тушения топлива (При аварийном отключении электроэнергии, остановке насосов, и пр.) водой из водопровода или из системы отопления. Группа безопасности присутствует в большинстве вариантов комплектации котла.

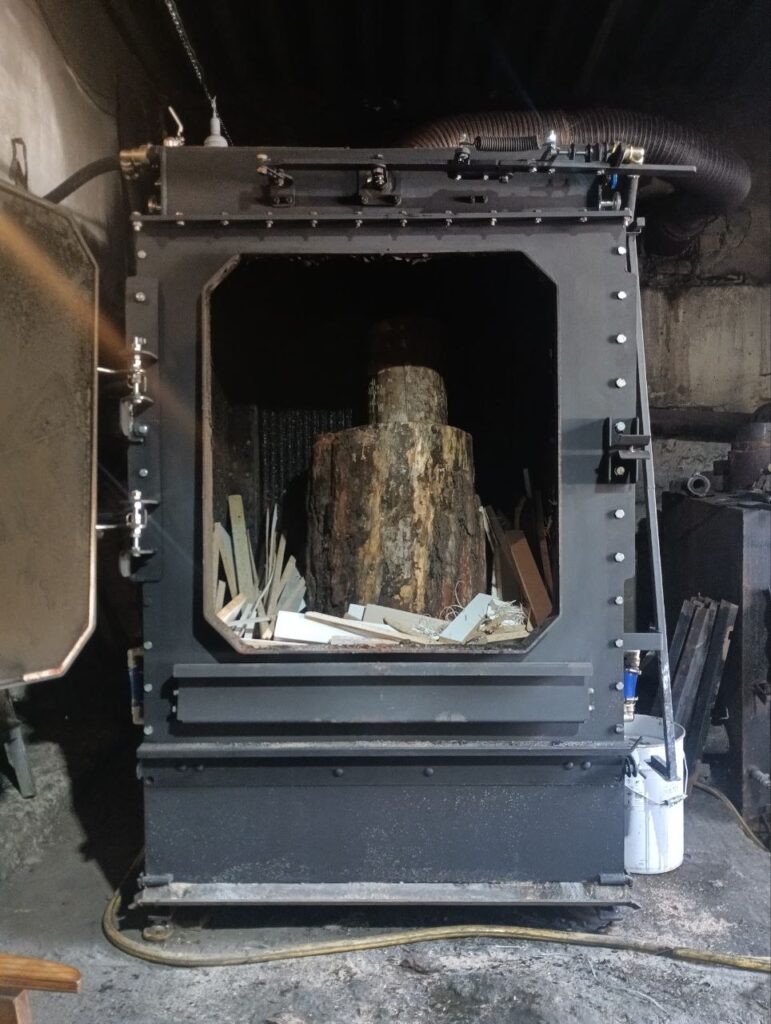

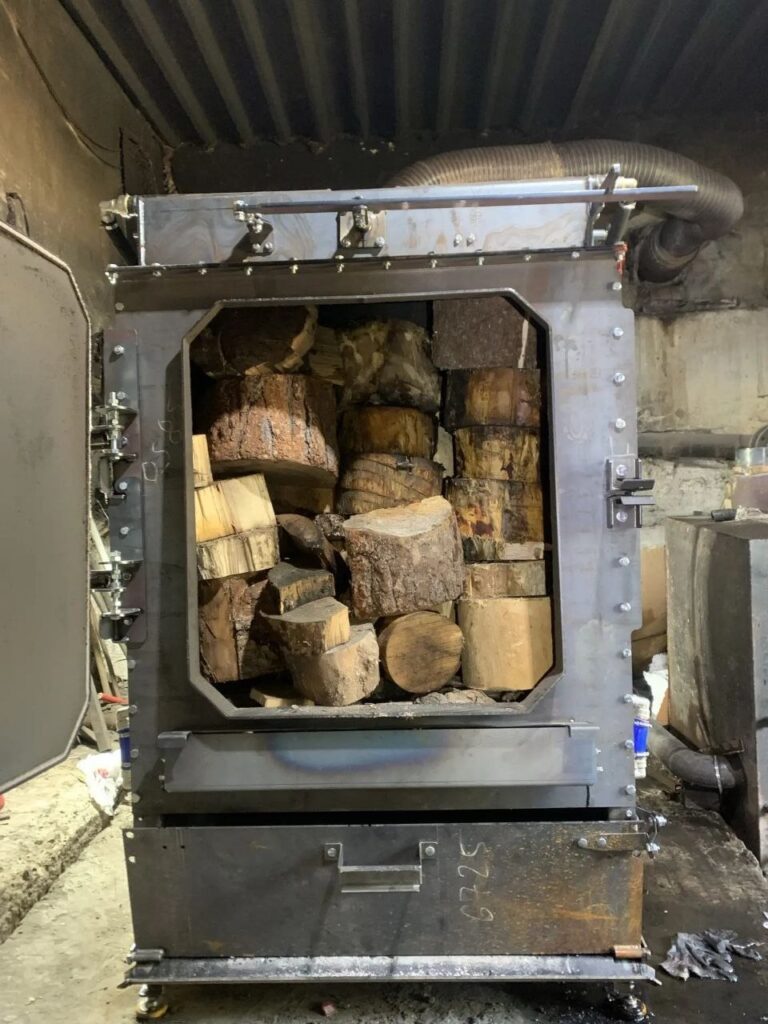

6. Большой загрузочный люк высотой 900 мм и шириной 800 мм, позволяет загружать в топку чурбаны диаметром до 700 мм и длиной 1 метр. При габаритах камеры горения ДхШхВ: 0,7х1х1М.
7. Открывание двери загрузочного люка и поворот рычага задвижки можно настроить как вправо, так и влево (как у современных холодильников).
8. В конструкции двери загрузочного люка заложена местная (участками) регулировка уплотнения. Дверь выполнена по аналогии с дверной перегородкой между отсеками подводных лодок. Эти решения обеспечивают максимально герметичное уплотнение проема двери.
9. Дверь загрузочного люка расположена под небольшим наклоном к вертикали и в процессе работы котла нагревается до150 градусов, что исключает образование отложений дегтя и смолы на элементах уплотнения двери.
10. В конструкци котла присутствует подготовка для автоматической загрузки пилетами через шнековый транспортер. Загрузка предусмотрена как с правой, так и с левой стороны котла. Труба шнекового транспортера может быть диаметром 159 мм max.
11. В конструкции котла заложена возможность перемещать его на обычной подкатной (складской) рохле.
12. Конструкция котла позволяет использовать его как паро-генератор с подачей пара, температурой до 120 градусов Цельсия и в объёме 150 …300 кг в час. Этого достаточно для пропарочных камер небольших производств ЖБИ и оснащения химамов. Время работы на одной полной загрузке топки, в режиме паро-генератора 12 часов.
13. В конструкции котла присутствуют элементы для организованного сбора конденсата (дегтя), который является побочным продуктом пиролиза. К этому фактору нужно подготовиться.
14. Двух-слойный колосник (верхний колосник из метала и нижний водонаполненный) и боковые термо-экраны, обеспечивают стабильное горение в очаге.
15. Котел, без особых сложностей, можно модернизировать для работы на отработанном масле. Конструкция позволяет установить в него несколько таких горелок.

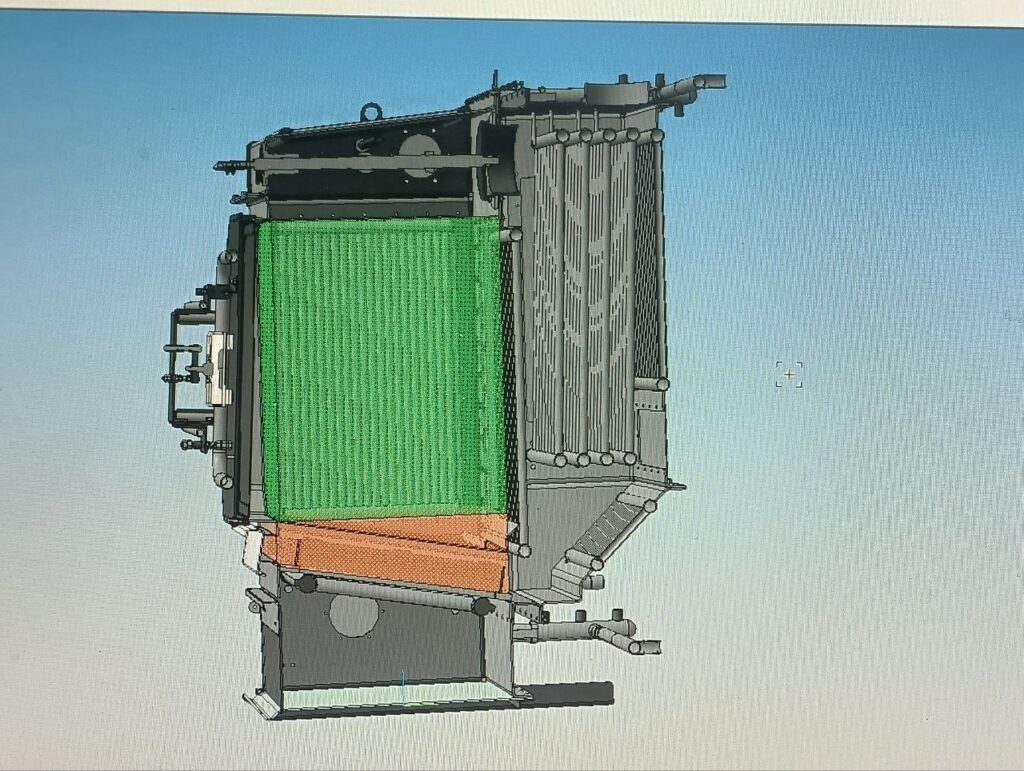

16. Паралельно зацепленые теплообменники камеры горения и дымохода позволяют устанавливать в камере горения оптимальную температуру, регулировкой потоков кранами.
17. В конструкции котла присутствует подготовка для организации забора уличного воздуха в зону горения через гибкие вентиляционные трубопроводы. Это позволяет не выжигать кислород из воздуха в помещении и экономит затраты на отопление.
18. Котел обладает высоким КПД — 96%. Температура дымовых газов на выходе из котла 97 …150 градусов.
Храктеристики по мощности котла и времени работы на одной закладке топлива реальные, и подтвержденны замерами теплосчетчиком. Каждый желающий может лично убедиться в достоверности характеристик, посетив наш цех в согласованное время. С началом отопительно сезона, в котельной установим видеокамеру с возможностью онлайн трансляции.
Рекомендации по монтажу в котельную:
1. Котел желательно монтировать в изолированную от жилых помещений или отдельно стоящую котельную с вентиляцией, так как в процессе эксплуатации могут быть выбросы дыма при открывании двери загрузочного люка или не правильно отрегулированном уплотнении двери.
2. Для обслуживания котла рекомендуется оставлять свободное пространство между задней стенкой котла и стеной котельной шириной минимум 0,8 М. По бокам 0,5М min.
Перед котлом должно быть свободное пространство шириной не менее 1,4 М до противоположной стены.
3. Диаметр дымовой трубы рекомендуется не менее 200 мм. Высота дымовой трубы над уровнем грунта не менее 6 М. Для исключения намерзания конденсата на внутренней полости дымовой трубы стенки трубы должны обладать минимально возможной теплопроводностью или быть утеплены снаружи.
4. Рекомендуется заранее подготовить в котельной дренажную систему для сбора конденсата и воды стекающей после аварийного тушения топлива в котле.
5. Рекомендуемые теплоносители: автомобильные антифризы одной марки (не смешанные), специализированные теплоносители для отопления не создающие отложения на трубах и рабочих элементах автоматических спускников воздуха, вода.
Котел поставляется в нескольких вариантах комплектации и упаковки.
1. Полностью готовый к установке и подключению в систему (собран с герметиком в соединениях всех элементов) в деревянной транспортной таре — 944 000₽.
2. Полностью готовый к установке и подключению в систему (собран с герметиком в соединениях всех элементов) без тары — 923 000₽. Этот вариант подходит для местных покупателей.
3. Котёл собран с герметиком в соединениях всех элементов), не укомплектован сантехникой (кранами, тройниками, штуцерами, термометрами, хомутами …). Укомплектован гибким рукавом низкого давления в нужном количестве. Цена — 873 000₽
4. Для размещения в котельных с обычными дверями, через которые не возможно пронести собранный котел, поставляется в собранном виде, но без уплотнения элементов герметиком и уплотненийи между теплообменниками. Укомплектован гибким рукавом низкого давления в нужном количестве. Не укомплектова сантехникой. Перед монтажом разбирается на крупно-узловые элементы и собирается на месте эксплуатации. Цена — 866 000₽. Данный вариант укомплектовывается сантехникой опционально за отдельную плату.
Работаем по УСН и ОСН (с НДС 22%). По ОСН к цене добавится НДС.
Предоплата 80%, остальные 20% по факту готовности изделия к отгрузке.
Время изготовления 30 … 40 рабочих дней.
Лицу, купившему котёл, гарантируется скидка 4% на мотор-генератор, для переделки котла в мини ТЭЦ.
Расчетная электрическая мощность мотор-генератора 2…5 кВт при напряжении постоянного тока 12 или 24 V. Фактическая электрическая мощность будет установлена по итогам испытаний.
При приобретении котла, заключение договора поставки обязательно.
Гарантия на котел составляет 5 лет и прописывается с договоре поставки.
По просьбе заказчика можем изготовить модульную котельную на базе ж/д контейнера.
